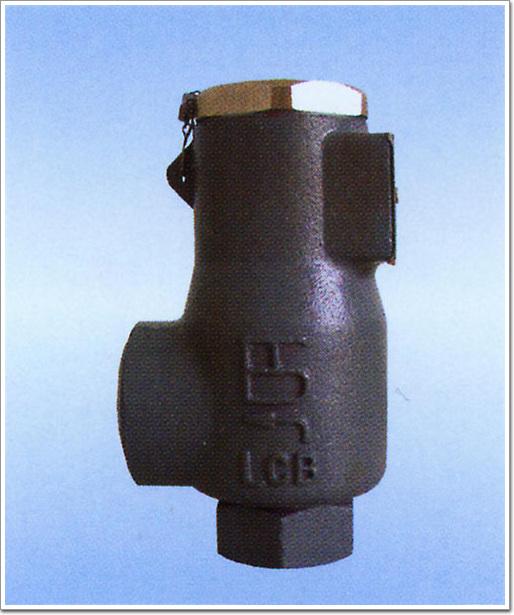

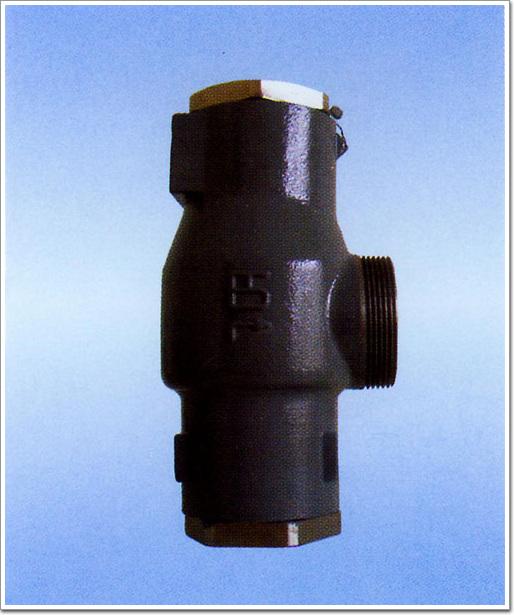

| 型号 Type | BTA-12C300C |
| 公称通径 Nominal diameter | DN15~40(1/2~1'/2) |
| 强度试验压力 Shell test pressure | 7.5MPa |
| 排放压力 Relieving pressure | ≤1.1倍整定压力 |
| 密封压力 Seal pressure | 0.9倍整定压力 |
| 密封性 Seal property | 气压试验2分钟无泄漏、卤素检漏实验泄漏率≤0.1盎司/年 |
| 适用温度 Suitable temperature | -46~135°C |
| 适用介质 Suitable medium | 制冷剂、油、水等 |

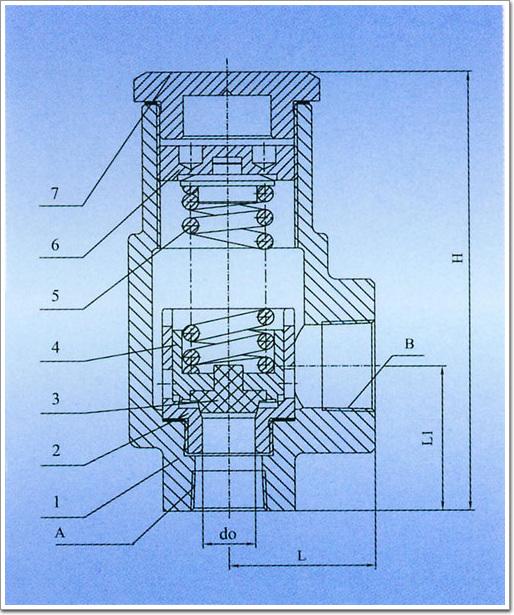

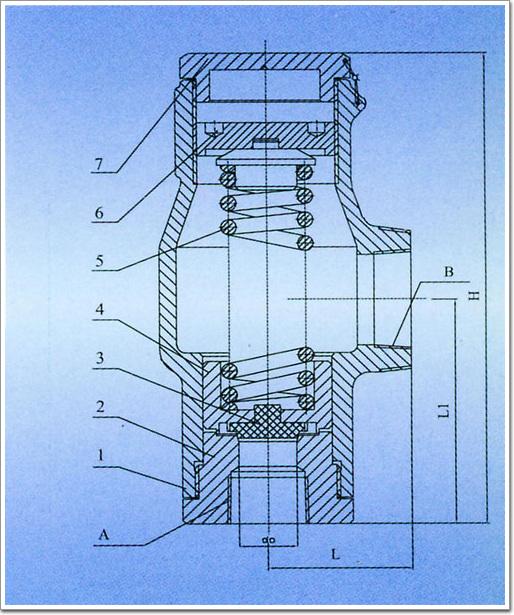

| 序号 No. | 零件名称 Part name | 材料 Materials |
| 1 | 阀体 Body | WCB |
| 2 | 阀座 Nozzle | 20Cr13/12Cr14 |
| 3 | 密封圈 Seal | PTFE |
| 4 | 阀瓣 Disc | 06Cr19Ni10 |
| 5 | 弹簧 Spring | 50CrVA |
| 6 | 调整螺母 Adj.nut | 35/45 |
| 7 | 阀盖 Cover | 45 |
| 规定 Size mm (in) | do (mm) | 整定压力 Psig (MPa) Set pressure | ||||
| 200（1.38） | 250（1.72） | 300（2.07） | 350（2.42） | 400（2.76） | ||
| DN15(1/2) | 12 | 28.5 | 35 | 42 | 49 | 55.5 |
| DN20(3/4) | 18 | 64.5 | 79.5 | 95 | 110.5 | 125 |
| DN25(1) | 22 | 96.5 | 120 | 142 | 165 | 187 |
| DN32(1'/4) | 26.5 | 140 | 172 | 206 | 239 | 271.5 |
| DN40(1'/2) | 34 | 230 | 284 | 339 | 394 | 447 |
| 规格 Size mm (in) | in | mm | |||
| 进口A Inlet A | 出口B Inlet B | L | L1 | H | |
| DN15(1/2) | 1/2-14FNPT | 1-11.5FNPT | 43 | 46 | 135 |
| DN20(3/4) | 3/4-14FNPT | 1'/4-11.5FNPT | 50 | 50 | 155 |
| DN25(1) | 1-11.5FNPT | 1'/2-11.5FNPT | 60 | 60 | 185 |
| DN20(1'/4) | 1'/4-11.5FNPT | 2-11.5FNPT | 60 | 124 | 230 |
| DN25(1'/2) | 1'/2-11.5FNPT | 2-11.5FNPT | 85 | 137 | 290 |
